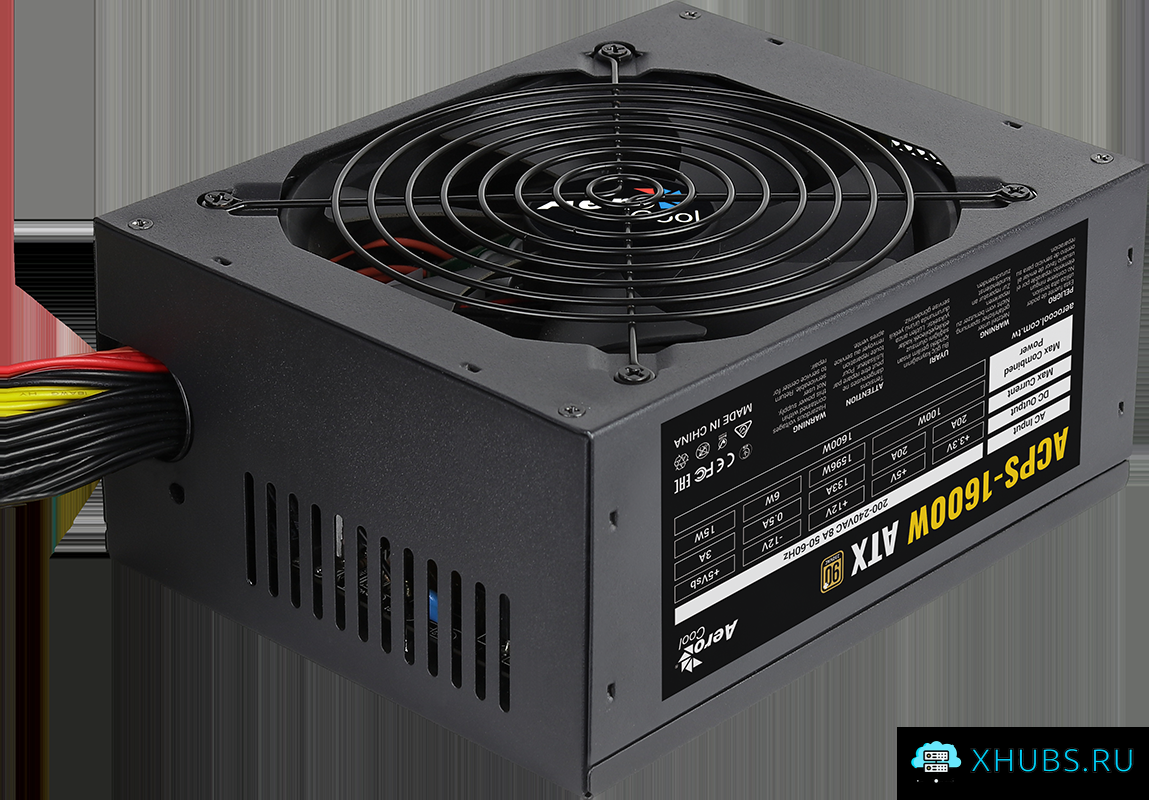

Если у Вас завалялся старый блок питания от компьютера не выкидывайте его он пригодится нам для изготовления источника питания для нашей мастерской или других задач где требуется напряжение до 12V.
Что бы не бегать с тестером, на рисунке отмечены все вывода БП и какое напряжение на них присутствует
Контакты с напряжением +5, +12, -12 подключаем через индивидуальные предохранители 1-2 Amp
Схема подключения всех элементов к блоку питания.
Я подключил переключатель между сигналом PS_On и COM(см. схему выше) . Когда контакт PW_ON замкнут к COM , питание включается. Так же, я подключил режим ожидания на контакт + 5 В через резистор и светодиод на землю COM, что полезно в качестве «светодиодного индикатора». Сигнал PW_OK (см. схему выше) начинает гореть (+ 5 В), когда источник питания включился после запуска, и все напряжения находятся в правильном диапазоне. Он подключается к другому светодиоду через резистор. Имеется также резистор мощности 10 Ом и 10 Вт от + 5 В и до земли COM . Он используется для обеспечения небольшой нагрузки, чтобы поддерживать питание в режиме включения.
Если Вы хотите использовать большие токи для питания к примеру усилителя то советую собрать все концу нужного напряжения в один как показано на картинке ниже :
Расположение
